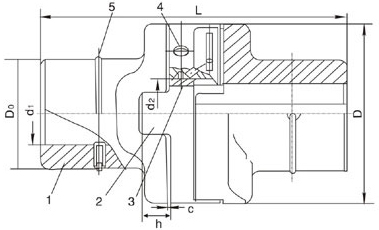

十字滑块联轴器

1-半联轴器

2-滑块

3-套筒

4-压注油杯

5-弹性挡圈

公称转柜
N·m
许用转速
r/min
d1
D0
D
L

h

d2
c
质量
kg
120
15
32
70
95
10
18
0.5+0.30
1.5
17
20
1.47
18
22
1.43
250
20
45
90
115
12
25
2.68
25
30
2.55
30
34
2.60
500
36
60
110
160
16
40
5.57
40
45
5.21
800
45
80
130
200
20
50
10.00
50
55
9.46
1250
55
95
150
240
25
60
15.40
60
65
14.46
2000
65
105
170
275
30
70
22.41
70
75
21.29
3200
75
115
190
310
34
80
31.50
80
85
29.80
5000
95
130
210
355
38
90
10+0.30
44.77
90
95
42.46
8000
95
140
240
395
42
100
59.44
100
105
57.02
10000
110
170
280
435
45
115
91.50
120
130
84.29
16000
130
190
320
485
50
140
129.55
140
150
120.0
20000
150
210
340
550
55
160
162.55



注:半联轴器和十字滑块材料:45钢,ZG310-570,表面淬火46~60HRC:套筒材料:Q235A钢。

凸榫与凹榫工作面压强验算:

P=6TcD/(D3-d31)h ≤ 【p】

式中

T8——计算转矩,N·m;

D——十字滑块的外径,mm;

d1——十字滑块的内径,mm;

h——十字滑块凸榫的高度,mm;

【p】许用压强,当半联轴器和十字滑块均为淬火钢,润滑良好,【p】=15~30MPa。当半联轴器为淬火钢,十字滑块为铸铁;

【p】=10~15MPa。
