HNK型圆弧齿轮减速机

1 类型

HNK系列圆弧齿轮减速器包括HN系列1~4级圆弧圆柱齿轮减速器和HK系列2~4级圆锥—圆弧圆柱齿轮减速器,其结构与外形安装尺寸与冶金设备用YNK齿轮减速器(YB/T050—93)完全相同,HNK系列减速器代号和YNK系列减速器相应代号见下表。

HNK系列的代号和YNK系列对应代号

类型
级数
代号
传动比
范围i
**大末级
中心距/mm
基本型
悬挂型
空心轴型
HNK
YNK
HNK
YNK
HNK
YNK
N系列圆柱齿轮减速器
1
HND
YND
-
-
-
-
1.25~6.3
560
2
HNL
YNL
HNLO
YNLO
HNLA
YNLA
6.3~20

3
HNS
YNS
HNSO
YNSO
HNSA
YNSA
20~100
800
4
HNF
YNF
HNFO
YNFO
HNFA
YNFA
100~500

K系列圆锥—圆柱齿轮减速器
2
HKL
YKL
HKLO
YKLO
HNLA
YKLA
5~16
560
3
HKS
YKS
HKSO
YKSO
HNSA
YKSA
11.2~90
800
4
HKF
YKF


HNFA
YKFA
90~500

注:H——圆弧齿轮;N——圆柱齿轮;K——圆锥圆柱齿轮;D——单级;L——二级;S——三级;F——四级;O——悬挂型;A——空心轴型。

特点和适用范围

系列减速器齿轮采用——双圆弧圆柱齿轮基本齿廓,齿轮采用优质中碳合金钢,调质,中硬齿面。本系列减速器与相同材料、规格、精度、相同热处理条件的渐开线齿轮减速器相比,具有承载能力高、寿命长等优点;与石蜡齿面减速器相比,具有工艺简单、制造成本低的优势。

减速器的输入轴转速一般不大于,工作环境温度为—系列圆弧齿轮通用减速器广泛用于矿山、轧钢、石油、化工、运输水泥等工业生产设备中。

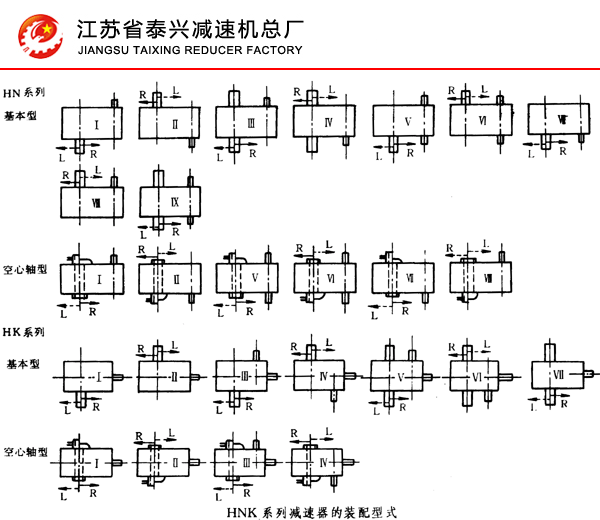

装配型式

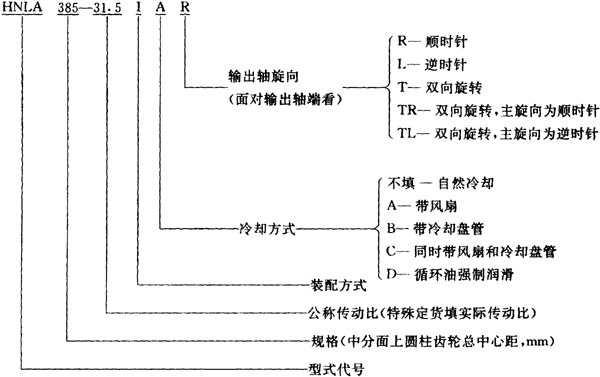

代号示例

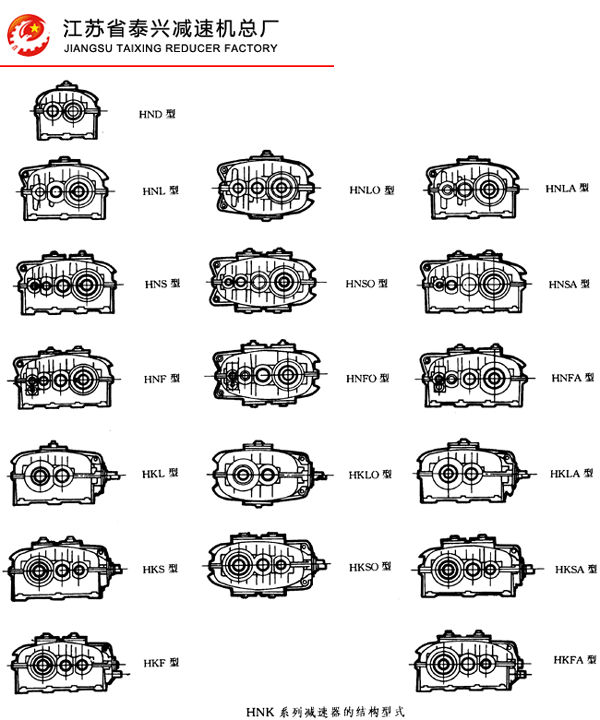

HNK型圆弧齿轮减速机结构型式YB/T050-93

HND型减速器的中心距 (mm)

中心距a
80
100
125
160
200
250
280
320
360
400
450
500
560

    HNL型减速器的中心距   (mm)
总中心距a
192
215
240
272
305
340
385
430
480
高速级a1
80
90
100
112
125
140
160
180
200
低速级a2
112
125
140
160
180
200
225
250
280
总中心距a
545
610
680
770
860
960
1080
1210
1360
高速级a1
225
250
280
320
360
400
450
500
560
低速级a2
320
360
400
450
500
560
630
710
800
    HNS型减速器的中心距   (mm)
总中心距a
352
395
440
497
555
620
705
790
高速级a1
80
90
100
112
125
140
160
180
中间级a2
112
125
140
160
180
200
225
250
低速级a3
160
180
200
225
250
280
320
360

总中心距a
880
995
1110
1240
1400
1570
1760
高速级a1
200
225
250
280
320
360
400
中间级a2
280
320
360
400
450
500
560
低速级a3
400
450
500
560
630
710
800
    HNF型减速器的中心距   (mm)
中分面上总中心距a
395
440
497
555
620
705
790
880
995
1110
1240
1400
1570
1760
高速级a1
63
70
80
90
100
112
125
140
160
180
200
225
250
280
中间级a2
90
100
112
125
140
160
180
200
225
250
280
320
360
400
中间级a3
125
140
160
180
200
225
250
280
320
360
400
450
500
560
低速级a4
180
200
225
250
280
320
360
400
450
500
560
630
710
800
