YTSP系列变频调速三相异步电动机

一、概述

随着电力电子技术的发展,交流变频调速系统也正在突飞猛进地发展。为了适应市场的需要,生产厂调研和收集国内外有关资料的基础上,研制了YTSP系列变频调速三相异步电动机。电机各项性能指标同国外20世纪80年代水平相当,其基本技术条件符合IEC34-1和GB755****和****标准的规定。电动机噪声低,振动小,调速范围广,外观新颖。

YTSP系列变频调速三相异步电动机是为配合国内外各类高性能的IGBT脉宽调制变频器而特殊设计的使用时一般不需配用外接滤波器。

该电动机集国内外同类产品之优点,采用计算机辅助设计技术进行设计。为了使电动机能适应PWM变频电源供电的状况,在设计上,对定子、转子槽形和定子绕组分布形式作了特殊的考虑,以期获得一个较为合适的电感值,来抑制和减小时间谐波和由其引起的一系列电动机空间谐波所产生的不良影响。电动机的电磁负载设计也考虑了一定的裕度,这样,即能保证电动机在高频时的过载能力,又能在低频运行时仍能保持恒转矩输出。

电动机绝缘结构的设计,考虑了采用IGBT的PEM变频器的高斩波频率的影响。尤其是匝间绝缘,为了能够承受由高电压上升率在线圈匝间反复拖加的陡度极大的冲击电压所导致的严酷考验,采用了特殊措施予以加强。电动机的匝间耐压试验值远超过了JB/Z346—1989对交流电机的规定。

在结构设计方面,YTSP系列的安装尺寸与Y系列同,以便用户的配套和选用。电动机采用了独特的冷却结构,使用单独的轴流风机强迫通风。保证了电动机在低速恒转矩长期远行时温升不超过允许值。

电动机出厂试验时均采用变频器电源供电,符合实际使用工况。

电动机(IC416冷却)可使用于各种需要调速的传动装置中。广泛应用于轻工、纺织、化工、冶金、机床等行业,配合高精度的传感器,可实现高精度闭环运行。

电动机的绝缘等级为F级,绝缘结构对变频器输出高载波频率电压的适应能力强。

电动机的调速范围,在开环υ/ƒ控制的条件下,3~50Hz为恒转矩调速,50~100Hz为恒功率调速;在矢量控制的条件下,调速范围还可以扩大。

电动机的过载能力,能承受额定转矩的160%过载,历时1min。

电动机的低速性能好,低速时转矩平滑,无爬行现象。

电动机的接线方式,250mm及以下为Y联结,280mm及以上为△联结。

使用条件  海拔为≦1000m;环境温度为≦40℃;相对湿度为≦90%;工作制为连续工作(S1);额定电压为380V,额定频率为50Hz,也可根据用户要求确定额定点的电压和频率。

型号含义

YTSP系列(IC416)电动机采用了独特的冷却结构,使用单独的轴流风机强迫通风(为全封闭外表轴向冷却)。也可按需要制成基他冷却方式。

电动机的外壳防护等级为IP44,也可按用户需要制成IP54。

电动机的安装结构型式为IMB3、IMB7、IMB8、IMV5、IMV6、IMB5、IMV1、IMV3、IMB35、IMV15和IMV36等多种结构型式。

根据用户要求可带高分辨率的传感器(光电编码器、旋转变压器及测速发电机)。

根据用户要求可带电磁式制动器、齿轮减速机等附件。

YTSP系列(IC416)变频调速三相异步电动机技术数据(H90~355mm)

型   号
标称功率
/kW
额定电流
/A
额定转矩
/N·m
**大转矩
转差率
(%)
重量/kg
额定转矩
YTSP90S-4
YTSP90L-4
YTSP100L1-4
1.1
1.5
2.2
3.0
4.0
5.2
7.0
9.5
14.0
2.5
5.5
5.5
4.2
17
27
33
YTSP100L2-4
3
7.2
19.0
2.5
4.2
37
YTSP112M-4
4
9.5
25.4
2.5
4.2
44
YTSP132S-4
YTSP132M-4
5.5
7.5
12
15.5
35.0
47.7
2.5
2.8
2.8
80
97
YTSP160M-4
YTSP160L-4
11
15
22
29
70.0
95.5
2.5
2.2
2.2
125
140
YTSP180M-4
YTSP180L-4
18.5
22
36.8
43.7
117.1
140.0
2.5
1.8
1.8
210
250
YTSP200L-4
30
58
190.9
2.5
1.5
300
YTSP225S-4
YTSP225M-4
37
45
70
84
235.5
286.4
2.5
1.4
1.4
360
400
YTSP250M-4
55
105
350.1
2.5
1.4
480
YTSP280S-4
YTSP280M-4
75
90
136
162
477.4
572.9
2.5
1.1
1.1
565
680
YTSP315S-4
YTSP315M1-4
110
132
200
235
700.2
840.3
2.5
1.0
1.0
870
1025
YTSP315M2-4
YTSP315L-4
160
200
285
360
1018.5
1273.3
2.5
1.0
1.0
1095
1160
YTSP90S-6
YTSP90L-6
0.75
1.1
2.5
3.5
7.1
10.5
2.5
6.5
6.5
17
27
YTSP100L-6
1.5
4.4
14.3
2.5
5.3
37
YTSP112M-6
2.2
6.1
21.0
2.5
5.1
44
YTSP132S-6
YTSP132M1-6
YTSP132M2-6
3
4
5.5
7.5
9.5
12.8
28.6
38.2
52.5
2.5
3.2
3.2
3.2
80
92
97
YTSP160M-6
YTSP160L-6
7.5
11
18
26
71.6
105.0
2.5
2.6
2.6
125
140
YTSP180L-6
15
34
143.0
2.5
2.0
250
YTSP200L1-6
YTSP200L2-6
18.5
22
38
45
176.0
210.0
2.5
1.6
1.6
300
320
YTSP225M-6
YTSP250M-6
30
37
60
72
286.0
353.0
2.5
1.5
1.5
400
480
YTSP280S-6
YTSP280M-6
45
55
85
104
429.0
525.0
2.5
1.0
1.0
565
680
YTSP315S-6
YTSP315M1-6
YTSP315M2-6
YTSP315L-6
75
90
110
132
140
168
205
245
716.1
859.4
1050.3
1260.0
2.5
0.9
0.9
0.9
0.9
870
1025
1095
1160
YTSP355M1-6
YTSP355M2-6
160
200
295
370
1528.0
1910.0
2.5
0.9
0.9
1600
1680
YTSP132S-8
YTSP132M-8
2.2
3
6.4
8.5
28.0
38.2
2.5
4.0
4.0
80
92
YTSP160M1-8
YTSP160M2-8
YTSP160L-8
4
5.5
7.5
10.8
14.5
19
50.9
70.0
95.5
2.5
3.5
3.5
3.5
110
125
140
YTSP180L-8
11
26
140.1
2.5
2.4
250
YTSP200L-8
15
35
191.0
2.5
1.9
300
YTSP225S-8
YTSP225M-8
18.5
22
39
47
235.6
280.1
2.5
1.6
1.6
360
400
YTSP250M-8
30
63
382.0
2.5
1.6
480
YTSP280S-8
YTSP280M-8
37
45
76
92
471.1
573.0
2.5
1.3
1.3
565
680
YTSP315S-8
YTSP315M1-8
YTSP315M2-8
YTSP315L-8
55
75
90
110
118
153
182
220
700.3
955.0
1146.0
1400.7
2.5
0.9
0.9
0.9
0.9
870
1025
1095
1165
YTSP355M1-8
YTSP355M2-8
YTSP355L-8
132
160
200
265
320
395
1680.8
2037.3
2546.7
2.5
0.9
0.9
0.9
1600
1680
1800

YTSP系列(IC416)配套冷却风机及制动器数据

电动机中心高/mm
90
100
112
132
160
180
200
225
250
280
315
355
风机驱动电机输出功率/W
60
60
60
60
40
230
230
230
230
370
450
250
风机电压/V
380/3相
失电制动器
转矩/(N·m)
15
30
40
80
150
200
300
450




励磁功率/W
60
80
110
130
150
150
200
200




直流电压/V
99
99
170
170
170
170
170
170





YTSP系列(IC416)电动机接线盒主要数据

接线盒分档
中心高范围
进线孔尺寸(引接电缆)
1
90
M27×1.5
2
100~132
M30×1.5
3
160~180
M48×2
4
200~225
M64×2
5
250~280
M64×2
6
315
M72×2
7
355
M72×2

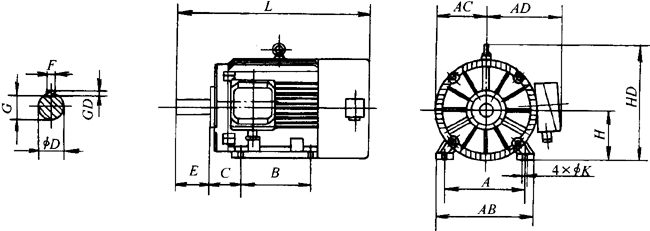

YTSP系列(IC416)外形尺寸图(IMB3)

机座带底脚,端盖无凸缘(IMB3、IMB6、IMB7、IMB8、IMV5、IMV6)    (单位:mm)

机座号
A
B
C
D
E
F×GD
G
K
AB
AC
AD
HD
L
90S
140
100
56
24
50
8×7
20
10
180
85
155
190
400
90L
140
125
56
24
50
8×7
20
10
180
85
155
190
430
100L
160
140
63
28
60
8×7
24
12
205
103
180
245
465
112M
190
140
70
28
60
8×7
24
12
245
115
190
265
490
132S
216
140
89
38
80
10×8
33
12
280
135
210
315
525
132M
216
178
89
38
80
10×8
33
12
280
135
210
315
575
160M
254
210
108
42
110
12×8
37
15
330
163
255
385
645
160L
254
254
108
42
110
12×8
37
15
330
163
255
385
690
180M
279
241
121
48
110
14×9
42.5
15
355
180
285
430
810
180L
279
279
121
48
110
14×9
42.5
15
355
180
285
430
850
200L
318
305
133
55
110
16×10
49
19
395
200
310
475
890
225S
356
286
149
60
140
18×11
53
19
435
225
345
530
930
225M
356
311
149
60
140
18×11
53
19
435
225
345
530
970
250M
406
349
168
65
140
18×11
58
24
490
248
385
575
1050
280S
457
368
190
75
140
20×12
67.5
24
550
280
410
660
1100
280M
457
419
190
75
140
20×12
67.5
24
550
280
410
660
1180
315S
508
406
216
80
170
22×14
71
28
635
320
530
770
1300
315M
508
457
216
80
170
22×14
71
28
635
320
530
770
1350
315L
508
508
216
80
170
22×14
71
28
635
320
530
770
1450
355M
610
560
254
95
170
22×14
86
28
730
355
355
1010
1650
355L
610
630
254
95
170
22×14
86
28
730
355
355
1010
1750

注:L为不带传感器、制动器等附件的尺寸;355机座号接线盒在机座上方。

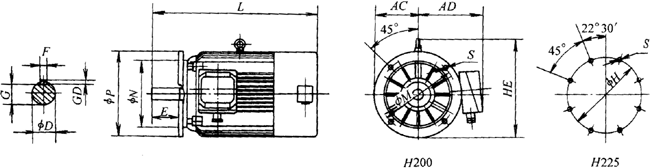

YTSP系列(IC416)外形尺寸图(IMB5)

机座无底脚,端盖带凸缘(IMB5、IMV1、IMV3)          (单位:mm)

机座号
D
E
F×GD
G
M
N
P
S
AC
AD
HE
L
90S
24
50
8×7
20
165
130
200
4×ф12
88
155
195
400
90L
24
50
8×7
20
165
130
200
4×ф12
88
155
195
430
100L
28
60
8×7
24
215
180
250
4×ф15
103
180
265
465
112M
28
60
8×7
24
215
180
250
4×ф15
115
190
265
490
132S
38
80
10×8
33
265
230
300
4×ф15
135
210
315
525
132M
38
80
10×8
33
265
230
300
4×ф15
135
210
315
575
160M
42
110
12×8
37
300
250
350
4×ф19
163
255
385
645
160L
42
110
12×8
37
300
250
350
4×ф19
163
255
385
690
180M
48
110
14×9
42.5
300
250
350
4×ф19
180
285
430
810
180L
48
110
14×9
42.5
300
250
350
4×ф19
180
285
430
850
200L
55
110
16×10
49
350
300
400
4×ф19
200
310
480
890

225S

60
140
18×11
53
400
350
450
8×ф19
225
345
535
930
225M
60
140
18×11
53
400
350
450
8×ф19
225
345
535
970
250M
65
140
18×11
58
500
450
550
8×ф19
248
385
620
1050
280S
75
140
20×12
67.5
500
450
550
8×ф19
280
410
665
1100
280M
75
140
20×12
67.5
500
450
550
8×ф19
280
410
665
1180

注:L不带传感器、制动器等附件的尺寸。

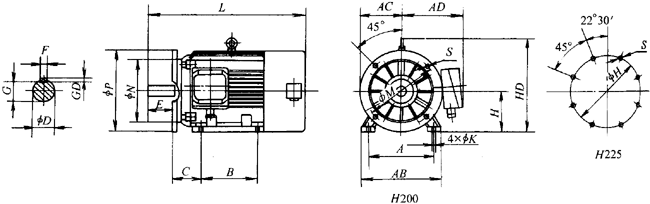

YTSP系列(IC416)外形尺寸图(IMB35)

机座带底脚,端盖带凸缘(IMB35、IMV15、IMV36)      (单位:mm)

机座号
A
B
C
D
E
F×GD
G
K
M
N
P
S
AB
AC
AD
HD
L
90S
140
100
56
24
50
8×7
20
10
165
130
200
4×ф12
180
88
155
190
400
90L
140
125
56
24
50
8×7
20
10
165
130
200
4×ф12
180
88
155
190
430
100L
160
140
63
28
60
8×7
24
12
215
180
250
4×ф15
205
103
180
245
465
112M
190
140
70
28
60
8×7
24
12
215
180
250
4×ф15
245
115
190
265
490
132S
216
140
89
38
80
10×8
33
12
265
230
300
4×ф15
280
135
210
315
525
132M
216
178
89
38
80
10×8
33
12
265
230
300
4×ф15
280
135
210
315
575
160M
254
210
108
42
110
12×8
37
15
300
250
350
4×ф19
330
163
255
385
645
160L
254
254
108
42
110
12×8
37
15
300
250
350
4×ф19
330
163
255
385
690
180M
279
241
121
48
110
14×9
42.5
15
300
250
350
4×ф19
355
180
285
430
810
180L
279
279
121
48
110
14×9
42.5
15
300
250
350
4×ф19
355
180
285
430
850
200L
318
305
133
55
110
16×10
49
19
350
300
400
4×ф19
395
200
310
475
890
225S
356
286
149
60
140
18×11
53
19
400
350
450
8×ф19
435
225
345
530
930
225M
356
311
149
60
140
18×11
53
19
400
350
450
8×ф19
435
225
345
530
970
250M
406
349
168
65
140
18×11
58
24
400
450
550
8×ф19
490
248
385
575
1050
280S
457
368
190
75
140
20×12
67.5
24
500
450
550
8×ф19
550
280
410
660
1100
280M
457
419
190
75
140
20×12
67.5
24
500
450
550
8×ф19
550
280
410
660
1180
315S
508
406
216
80
170
22×14
71
28
600
550
660
8×ф24
635
320
530
770
1300
315M
508
457
216
80
170
22×14
71
28
600
550
660
8×ф24
635
320
530
770
1350
315L
508
508
216
80
170
22×14
71
28
600
550
660
8×ф24
635
320
530
770
1450
355M
610
560
254
95
170
25×14
86
28
740
680
800
8×ф24
730
355
355
1010
1650
355L
610
630
254
95
170
25×14
86
28
740
680
80
8×ф24
730
355
355
1010
1750

注:L为不带传感器、制动器等附件的尺寸;355机座号接线盒在机座上方。



上一篇: 三级(NGW73-NGW123)行星齿轮   下一篇: 单级(NGW11-NGW121)行星齿轮
点击这里给我发送消息
点击这里给我发送消息
点击这里给我发送消息
点击这里给我发送消息
点击这里给我发送消息
点击这里给我发送消息
点击这里给我发送消息
点击这里给我发送消息
