SCWS轴装式圆弧圆柱蜗杆减速器

SCWU、S、O轴装式圆弧圆柱蜗杆减速机的详细内容

SCW 型轴装式圆弧圆柱蜗杆减速器(JB/T6387 — 1992)直接套装在工作机主轴上,包括 SCWU ,SCWS,SCWO 三个系列。主要应用于冶金、矿山、起重、运输、化工、建筑等机械设备的减速传动。

工作条件:减速器蜗杆轴转速不超过 1500 r/min;工作环境温度为- 40~40 ℃,当工作环境温度低于0 ℃时,启动前润滑油必须加热到0 ℃以上;减速器可正、反向运转。

型号与标记

1.型号

(1)SCWU 型—蜗杆在蜗轮之下的轴装式圆弧圆柱蜗杆减速器;

(2)SCWS 型—蜗杆在蜗轮之侧的轴装式圆弧圆柱蜗杆减速器;

(3)SCWO 型—蜗杆在蜗轮之上的轴装式圆弧圆柱蜗杆减速器。

2.标记

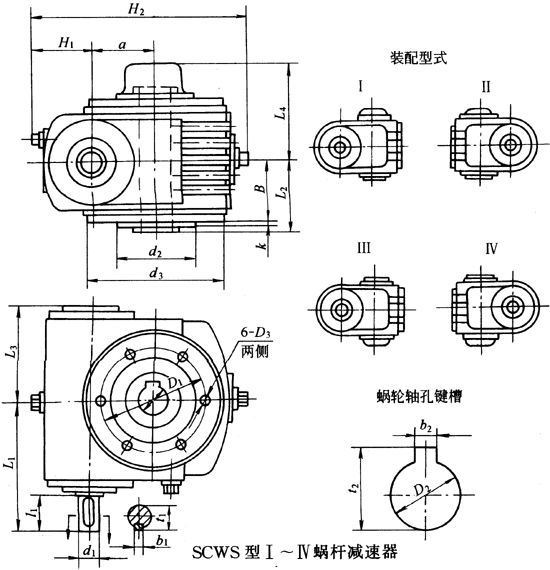

二、SCWS型轴装式圆弧圆柱蜗杆减速机详细介绍:

SCWS63轴装式圆弧圆柱蜗杆减速机、SCWS80轴装式圆弧圆柱蜗杆减速机、

SCWS100轴装式圆弧圆柱蜗杆减速机、SCWS125轴装式圆弧圆柱蜗杆减速机、

SCWS140轴装式圆弧圆柱蜗杆减速机、SCWS160轴装式圆弧圆柱蜗杆减速机、

SCWS180轴装式圆弧圆柱蜗轮减速机、SCWS200轴装式圆弧圆柱蜗杆减速机、

SCWS225轴装式圆弧圆柱蜗杆减速机、SCWS250轴装式圆弧圆柱蜗杆减速机、

SCWS280轴装式圆弧圆柱蜗杆减速机、SCWS315轴装式圆弧圆柱蜗杆减速机

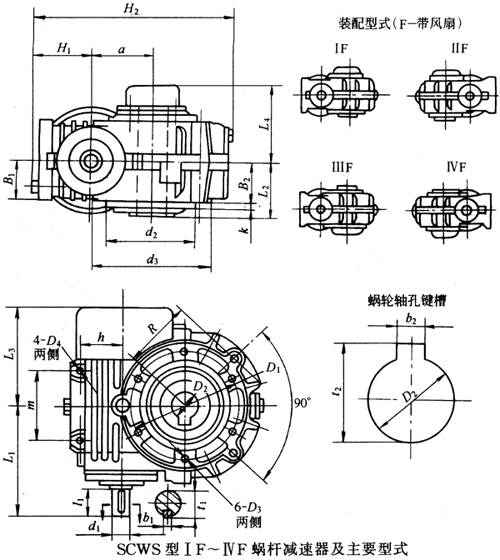

SCWS型蜗杆减速器IF~IVF装配型式主要尺寸 /mm



型号\尺寸
a
d3
i<16
i≥16
D2(H7)
b2
t2
L2
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
SCWS125
125
235
32k6
58
10
35
218
28j6
42
8
31
202
60
18
64.4
107
SCWS140
140
265
38k6
58
10
41
228
28j6
42
8
31
212
65
18
69.4
120
SCWS160
160
300
42k6
82
12
45
277
32k6
58
10
35
253
70
20
74.9
125
SCWS180
180
330
42k6
82
12
45
292
32k6
58
10
35
268
80
22
85.4
137.5
SCWS200
200
365
48k6
82
14
51.5
324
38k6
58
10
41
300
85
22
90.4
143
SCWS225
225
415
48k6
82
14
51.5
342
38k6
58
10
41
318
95
25
100.4
160
SCWS250
250
475
55k6
82
16
59
380
42k6
82
12
45
380
105
28
111.4
168
SCWS280
280
540
60m6
105
18
64
430
48k6
82
14
51.5
407
115
32
122.4
180
SCWS315
315
600
65m6
105
18
69
470
48k6
82
14
51.5
447
125
32
132.4
200



型号\尺寸
L3
L4
H1
H2
D1
D3
D4
B1
B2
m
R
h
d2(h8)
k
m/kg
SCWS125
202
143
105
380
210
M12×24
13×35
84
84
145
135
80
180
10
80
SCWS140
220
152
125
433
235
M12×24
13×35
95
95
160
150
105
200
10
108
SCWS160
245
158
125
470
270
M12×24
13×35
95
95
170
170
95
220
10
138
SCWS180
260
175
150
530
290
M16×30
17×45
110
110
200
190
125
245
12
183
SCWS200
295
185
148
580
320
M16×30
17×45
115
115
250
213
110
245
12
243
SCWS225
320
198
170
640
360
M16×30
17×45
130
130
280
235
145
265
12
286
SCWS250
360
203
150
682
420
M16×30
17×45
135
135
320
265
125
280
12
350
SCWS280
390
227
165
755
450
M20×38
21×55
150
150
380
295
130
350
14
483
SCWS315
430
252
195
850
520
M20×38
21×55
170
170
410
340
150
380
15
655
