SCWO轴装式圆弧圆柱蜗杆减速器

SCWU、S、O轴装式圆弧圆柱蜗杆减速机的详细内容

SCW 型轴装式圆弧圆柱蜗杆减速器(JB/T6387 — 1992)直接套装在工作机主轴上,包括 SCWU ,SCWS,SCWO 三个系列。主要应用于冶金、矿山、起重、运输、化工、建筑等机械设备的减速传动。

工作条件:减速器蜗杆轴转速不超过 1500 r/min;工作环境温度为- 40~40 ℃,当工作环境温度低于0 ℃时,启动前润滑油必须加热到0 ℃以上;减速器可正、反向运转。

型号与标记

1.型号

(1)SCWU 型—蜗杆在蜗轮之下的轴装式圆弧圆柱蜗杆减速器;

(2)SCWS 型—蜗杆在蜗轮之侧的轴装式圆弧圆柱蜗杆减速器;

(3)SCWO 型—蜗杆在蜗轮之上的轴装式圆弧圆柱蜗杆减速器。

2.标记

三、SCWO型轴装式圆弧圆柱蜗杆减速机详细介绍:

SCWO63轴装式圆弧圆柱蜗杆减速机、SCWO80轴装式圆弧圆柱蜗杆减速机

SCWO100轴装式圆弧圆柱蜗杆减速机、SCWO125轴装式圆弧圆柱蜗杆减速机

SCWO140轴装式圆弧圆柱蜗杆减速机、SCWO160轴装式圆弧圆柱蜗杆减速机

SCWO180轴装式圆弧圆柱蜗杆减速机、SCWO200轴装式圆弧圆柱蜗杆减速机

SCWO225轴装式圆弧圆柱蜗杆减速机、SCWO250轴装式圆弧圆柱蜗杆减速机

SCWO280轴装式圆弧圆柱蜗杆减速机、SCWO315轴装式圆弧圆柱蜗杆减速机

SCWO型减速器I、II装配型式主要尺寸 /mm



型号\尺寸
a
d3
i<16
i≥16
D2(H7)
d1(j6)
l1
b1
t1
L1
d1(j6)
l1
b1
t1
L1
SCWO 63
63
150
19
28
6
21.5
128
19
28
6
21.5
128
30
SCWO80
80
175
24
36
8
27
151
24
36
8
27
151
40
SCWO100
100
218
28
42
8
31
182
24
36
8
27
176
50



型号\尺寸
b2
t2
L2
L3
L4
H1
H2
D1
D3
B
d2(h8)
k
m/kg
SCWO 63
8
33.3
70
97
95
60
220
102
M8×16
63
80
3
17
SCWO80
12
43.3
75
110
106
66
267
125
M8×16
69
100
3
24
SCWO100
14
53.8
86
130
140
85
325
150
M10×20
80
120
3
41

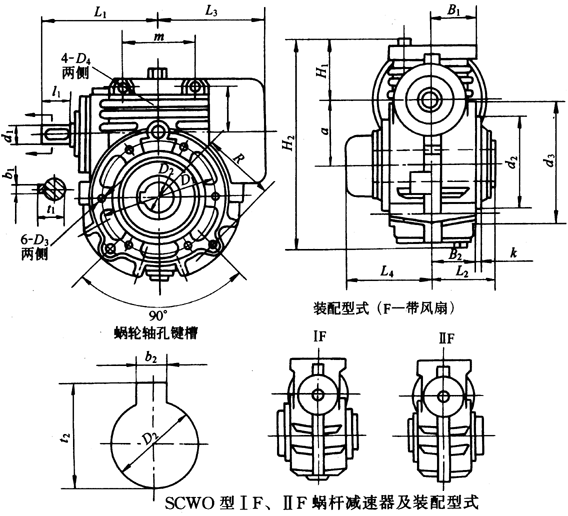

SCWO型ⅠF、ⅡF蜗杆减速器及装配型式 /mm



型号\尺寸
a
d3
i<16
i≥16
D2(H7)
b2
t2
L2
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
SCWO125
125
235
32k6
58
10
35
218
28j6
42
8
31
202
60
18
64.4
107
SCWO140
140
265
38k6
58
10
41
228
28j6
42
8
31
212
65
18
69.4
120
SCWO160
160
300
42k6
82
12
45
277
32k6
58
10
35
253
70
20

74.9

125
SCWO180
180
330
42k6
82
12
45
292
32k6
58
10
35
268,
80
22
85.4
137.5
SCWO200
200
365
48k6
82
14
51.5
324
38k6
58
10
41
300
85
22
90.4
143
SCWO225
225
415
48k6
82
14
51.5
342
38k6
58
10
41
318
95
25
100.4
160
SCWO250
250
475
55k6
82
16
59
380
42k6
82
12
45
380
105
28
111.4
168
SCWO280
280
540
60m6
105
18
64
430
48k6
82
14
51.5
407
115
32
122.4
180
SCWO315
315
600
65m6
105
18
69
470
48k6
82
14
51.5
447
125
32
132.4
200



型号\尺寸
L3
L4
H1
H2
D1
D3
D4
B1
B2
m
R
d2(h8)
k
m/kg
SCWO125
202
143
105
380
210
M12×24
13×35
84
84
145
135
180
10
80
SCWO140
220
152
125
433
235
M12×24
13×35
95
95
160
150
200
10
108
SCWO160
245
158
125
470
270
M12×24
13×35
95
95
170
170
220
10
138
SCWO180
260
175
150
530
290
M16×30
17×45
110
110
200
190
245
12
183
SCWO200
295
185
148
580
320
M16×30
17×45
115
115
250
213
245
12
243
SCWO225
320
198
170
640
360
M16×30
17×45
130
130
280
235
265
12
286
SCWO250
360
203
150
682
420
M16×30
17×45
135
135
320
265
280
12
350
SCWO280
390
227
165
755
450
M20×38
21×55
150
150
380
295
350
14
483
SCWO315
430
252
195
850
520
M20×38
21×55
170
170
410
340
380
15
655
