齿形圆盘涡轮式搅拌器

本公司生产近30类,计140多种搅拌器,从**常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法:


材料代号
搅拌器轴孔径
搅拌器的外径,
搅拌器型式代号

齿形圆盘涡轮式搅拌器

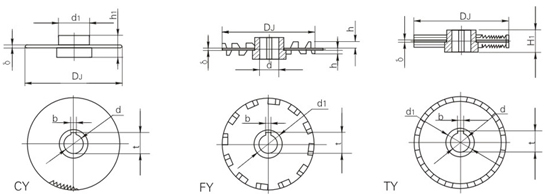

平齿形圆盘涡轮式CY、翻齿形圆盘涡轮式FY、贴齿形圆盘涡轮式TY

圆盘外缘呈锯齿形,高速旋转下剪切性能很高。循环能力相对弱,分散、粉碎、剥离作用强烈,两相物性差民大的分散混合很适用,如涂料的节散过程。平齿形为一层水平的锯齿,翻齿形和贴齿形为上下两向立式锯齿,前者为齿和圆盘一体冲成上下翻出,齿粗疏,后者为两过锯齿条焊于圆盘外缘,齿细密。常用介质粘度μ<50000cp,常用运转速度n=100-1000rpm,v=5-20m/s,常用尺寸DJ/D=0.2-0.5。

齿形圆盘涡轮式搅拌器主要尺寸

DJ d d1 h1 h 键槽 δ(不锈钢/碳钢) 重量(kg)不锈钢/碳钢
b t
100 14 - - 10 - - 2/3 0.124/0.185
125 16 - - 13 - - 2/3 0.194/0.289
160 18 - - 16 - - 2/3 0.318/0.473
180 20 - - 18 - - 2/3 0.402/0.599
200 25 - - 20 - - 2/3 0.496/0.74
220 25 - - 22 - - 2/3 0.601/0.895
250 30 - - 25 - - 2/3 0.776/1.156
280 30 60 60 28 8 33.3 3/4 2.459/2.933
320 35 70 70 32 8 38.3 3/4 3.496/4.115
360 40 75 75 36 12 43.3 3/4 4.272/5.056
400 45 80 80 40 14 48.8 3/4 5.148/6.114
450 50 85 85 45 14 53.8 3/4 6.249/7.474
500 55 90 90 50 16 59.4 3/4 7.473/8.985
560 60 100 100 56 18 64.4 4/6 11.733/15.351
630 65 105 105 63 18 69.4 4/6 14.46/19.292
710 70 110 110 70 20 74.9 4/6 17.391/23.528
800 75 120 120 80 20 79.9 4/6 22.374/30.165
900 80 130 130 80 22 85.4 5/6

33.548/38.784

1000 90 150 150 100 25 95.4 5/6 44.343/44.353
