异形三叶类搅拌器

本公司生产近30类,计140多种搅拌器,从**常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法:


材料代号
搅拌器轴孔径
搅拌器的外径,
搅拌器型式代号

异形中叶类搅拌器

三叶后齿左旋式CL、三叶后齿右旋式CR、三叶后齿可拆左旋式CCL、三叶后齿可拆右旋式CCR、三叶翘曲左旋式QL、三叶翘曲右旋式QR、三叶翘曲可拆左旋式QCL、三叶翘曲可折右旋式QCR、三框刮板式KG、三叶后掠整体式HQ、三叶后掠可拆式HCQ

本类搅拌器叶片形状复杂,多用于一些特殊条件下的操作过程,三叶后齿相当于三斜叶开启涡轮式的叶子后缘成锯齿状,增大的剪切界面强化小涡流的产生,溶解、分散能力更优,还具有分裂粉碎的作用,适用于低粘度介质固体溶解、节散及高粘度分散相的混合、分散。n=100-600rpm。

三叶翘曲式搅拌器叶片加工成“翘曲状”和“倾角”,为高速轴流型搅拌器n=100-600rpm。

三叶后掠式搅拌器为径流型搅拌器,配合指型挡板可得上下循环流,循环量大,在挡板的配合下剪切作用也好,在带椭圆底或锥低容器中,固体分散、溶解、悬浮、传热,液相反应等过程都很适用n=100-300rpm,μ<10000cP,三框叶刮板式搅拌器:在层流区操作,防止重组份沉积底部,适用于结晶、萃取、洗涤等过程,也可用于高粘度的传热过程n=10-100rpm,μ<10000cP。

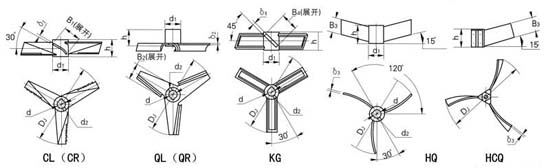

异形三叶搅拌器主要参数

DJ d d1 h B1 δ1 B2 δ2 B3 δ3 B4 δ4 d2 重量(kg)
CR QR HQ KG
200 25 50 50 40 4 60 4 20 4 50 6 M6 0.863 0.933 0.721 0.588
220 30 60 60 44 4 60 4 22 4 60 6 M6 1.33 1.416 1.166 1.009
250 35 70 70 50 6 75 6 25 6 70 8 M8 2.226 2.385 1.908 1.61
280 35 75 75 56 6 85 6 28 6 75 8 M8 2.67 2.873 2.265 1.886
320 45 80 80 64 6 95 8 32 8 80 10 M8 3.253 3.976 2.892 2.224
360 50 85 85 72 8 110 8 36 8 90 10 M8 4.345 4.811 3.413 2.54
400 55 90 90 80 8 120 8 40 8 100 10 M10 5.156 5.74 3.988 2.908
450 60 100 100 90 8

130

10 45 10 110 12 M10 6.920 8.591 5.806 4.11
500 65 105 105 100 10 150 10 50 10 120 12 M10 9.265 10.43 6.938 4.811
560 70 110 110 112 10 165 10 56 10 130 14 M10 10.81 12.3 7.847 5.229
630 75 120 120 126 10 190 12 63 12 150 14 M12 14.06 17.84 11.03 6.935
710 80 130 130 142 10 210 12 71 12 150 14 M12 18.11 22.96 14.24 9.165
800 85 140 140 160 12 230 12 80 12 170 16 M12 25.60 29.33 18.14 11.64
900 90 150 150 180 12 250 14 90 14 180 18 M12 32.40 41.87 24.45 14.87
1000 100 160 160 200 12 280 14 100 14 200 18 M16 39.13 50.04 29.24 17.31
1120 110 180 180 224 14 310 16 112 16 210 20 M16 57.27 72.11 42.38 25.51
1250 120 190 190 250 14 350 16 125 16 200 22 M16 69.15 87.83 50.41 29.95
1400 130 200 200 280 16 390 18 140 18 240 25 M16 91.78 117.5 64.09 35.90
1600 140 210 210 320 16 440 18 160 18 250 28 M16 115.5 149.5 78.86 44.04
1800 150 220 220 360 18 500 20 180 20 260 30 M20 155.7 202.6 102.1 53.21
2000 160 240 240 400 18 560 20 200 20 280 34 M20 196.6 254.6 130.2 76.11



备注:搅拌器内孔可根据用户要求制作,轮毂高度一般与内孔相一致。

四叶旋桨式搅拌器主要参数:



DJ d d1 h B1 B2 h1 d2 δ 重量(kg)(不锈钢/碳钢)
不锈钢 碳钢 KSX ZSX
200 25 50 50 80 40 20 M6 3 4 2.404/2.698 1.842/1.872
220 30 60 60 80 44 20 M6 3 4 3.776/3.858 2.784/2.778
250 35 70 70 100 50 20 M8 4 6 5.064/5.176 4.035/4.148
280 40 75 75 112 56 20 M8 4 6 6.32/6.452 4.206/4.386
320 45 80 80 128 64 25 M8 6 8 7.41/7.643 5.994/6.214
360 50 85 85 144 72 25 M8 6 8 8.558/8.906 6.434/6.774
400 55 90 90 160 80 25 M10 8 10 12.494/13.646 8.176/8.6
450 60 100 100 180 90 25 M10 8 10 15.32/16.81 9.576/10.15
500 65 105 105 200 100 25 M12 8 10 17.83/19.75 13.05/13.73
560 70 110 110 224 112 25 M12 10 12 24.44/27 17.89/18.71
630 75 120 120 252 126 30 M12 10 12 30.07/32.83 20.99/22.09
710 80 130 130 284 142 30 M12 10 12 41.91/46.03 25.26/26.78
800 85 140 140 320 160 30 M12 12 14 53.43/58.63 34.64/36.4
900 90 150 150 360 180 30 M12 12 14 75.24/82.17 43.28/45.55
1000 100 160 160 400 200 30 M12 12 14 89.01/97.56 54.81/57.08
1120 110 180 180 448 224 30 M12 14 16 127.6/137.9 73.07/76.25
1250 120 190 190 500 250 30 M16 14 16 154/167.3 88.73/92.84
1400 130 200 200 560 280 30 M16 14 16 207.9/224.8 115.41/120.5
1600 140 210 210 640 320 30 M16 16 18 263.5/286.3 158.7/165.2
1800 150 220 220 720 360 35 M16 16 18 363/392.2 195.4/204
2000 160 240 240 800 400 35 M16 16 18 451.1/487.4 236.1/249
2240 170 250 250 896 448 35 M18 18 20 607.4/653.5 318.8/336.37
2500 180 260 260 1000 500 40 M18 18 20 746.9/805.2 390.9/413.3

备注:搅拌器内孔可根据用户要求制作,轮毂高度一般与内孔相一致。
