花板孔桨式搅拌器

本公司生产近30类,计140多种搅拌器,从**常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法:




材料代号
搅拌器轴孔径
搅拌器的外径,
搅拌器型式代号

花板孔桨式搅拌器

花板孔整体桨式FJ

花板孔可拆桨式FCJ

本类搅拌器桨叶形状特别,左右两桨叶一高一低,不以轴对称,在上下方向搅动范围大,桨叶上多圆孔,能在低转速,层流条件下产生较好的微观剪切效应,是一些行业的专用搅拌器,常用于纤维物料的操作,也可摆动操作,常用转速n=1-80rpm

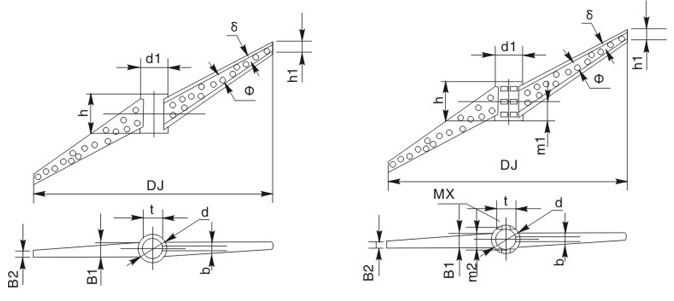

花板孔桨式搅拌器主要尺寸



DJ d d1 h m1 m2 MX B1 B2 h1 φ 键槽 δ 重量
b t 不锈钢 碳钢 不锈钢 碳钢
250 30 60 55     6 42 4 16 5 8 33.3 1 1.5 1.06 1.12
280 35 70 60     6 50 4 18 6 10 38.3 1 1.5 1.56 1.64
320 40 75 70     6 54 4 20 7 12 43.3 1 1.5 1.98 2.09
360 45 80 75     8 56 6 22 7 14 48.8 1.5 2 2.48 2.60
400 50 85 80     8 60 6 24 8 14 53.8 1.5 2 2.85 3.00
450 55 90 90     8 64 6 26 9 16 59.4 1.5 2 3.44 3.62
500 60 100 95     10 70 6 28 9 18 64.4 1.5 2 4.51 4.73
560 65 105 105     10 75 8 30 10 15 69.4 2 3 5.64 6.21
630 70 110 120     10 78 8 32 10 20 74.9 2 3 6.81 7.49
710 75 120 130     10 86 8 34 11 20 79.9 2 3 8.87 9.71
800 80 135 140 45 111 12 92 8 36 12 22 85.4 2 3 12.5 13.5
900 85 140 160 50 116 12 96 8 38 13 22 90.4 2 3 14.9 16.1
1000 90 150 170 55 126 12 102 12 40 13 25 95.4 3 4 19.9 22.3
1120 100 160 190 60 136 12 112 12 43 14 28 106.4 3 4 24.3 26.1
1250 110 180 210 65 152 16 120 12 48 15 28 116.4 3 4 33.5 35.7
1400 120 190 235 75 162 16 130 12 54 16 32 127.4 3 4 40.3 43.0
1600 130 200 265 85 172 16 140 12 61 18 32 137.4 3 4 48.9 52.3
1800 140 210 300 95 182 16 148 15 69 21 36 148.4 3 4 59.0 63.1
2000 150 220 335 105 192 16 156 15 77 23 36 158.4 4 5 75.5 80.4
2240 160 240 375 120 206 20 166 15 86 26 40 169.4 4 5 101 107
2500 170 250 420 130 216 20 176 15 96 30 40 179.4 4 5 119 126
2800 180 260 470 150 226 20 186 15 107 32 45 190.4 4 5 144 154
3150 190 270 530 170 236 20 196 18 120

35

45 200.1 5 6 181 192
3550 200 280 600 190 246 20 206 18 136 40 45 210.4 5 6 217 230

备注:搅拌器内孔可根据用户要求制作,轮毂高度一般与内孔相一致。
